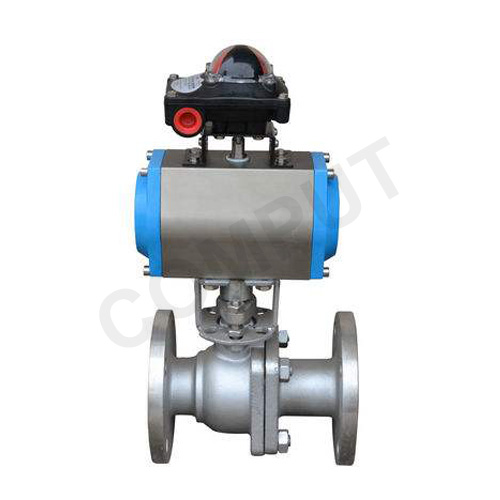

產品名稱： | 球閥 | 產品型號： | Q641F |
公稱通徑： | DN15～DN400 | 結構形式： | 球形 |
公稱壓力： | 1.6Mpa～32.0Mpa | 連接方式： | 法蘭、對夾、螺紋、焊接 |
適用溫度： | ≤550oC | 驅動方式： | 氣動（可佩帶手操） |
閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
適用介質： | 水、油、氣體、液體 | 生產廠家： | 科姆匹特 |
我司生產的Q641F球閥采用高精度氣動執行器及精鑄球閥組成。具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合，廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
產品特點
（1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
技術參數
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
允許壓差(MPa) | ≤公稱壓力 | |||||||||||
閥體形式 | 兩段式鑄造球閥 | |||||||||||
連接形式 | 法蘭式、焊接式、螺紋式 | |||||||||||
閥芯形式 | "O"型球形閥芯 | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
流量特性 | 近似快開型 | |||||||||||
動作范圍 | 0～90° | |||||||||||
泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
可調范圍 | 250：1 | 350：1 | ||||||||||
配置執行機構 | 可配GT、SR、ST、AT、AW等系列氣動執行機構 | |||||||||||
控制方式 | 開關型(開關兩位控制)、調節型(4～20mA控制) | |||||||||||
執行器參數
執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
零件名稱 | 材料 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) | |||
填料 | V型PTFE四氟填料、柔性石墨 | |||
公稱通徑DN(mm) | DN15-300 | |||||
公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
密封試驗 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
低壓氣密試驗 | 0.5～0.7 | |||||
適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
零件名稱 | 缸體 | 端蓋 | 活塞 | 軸 | O型圈 | 指示軸 | 螺栓 |
QW系列 | 鋁合金型材 | 壓鑄鋁合金 | 壓鑄鋁 | 鋼 | NBR | ABC | SUS304 |
AW系列 | 鑄鋼 | 壓鑄鋁 | 鋼 | NBR | ABC | SUS304 |
主要外形尺寸 (單位；mm)
DN | L | H | D | D1 | L0 | Z-φd | 執行器型號 |
15 | 130 | 200 | 95 | 65 | 165 | 4-φ14 | QW01/AT50D |
20 | 140 | 204 | 105 | 75 | 165 | 4-φ14 | QW01/AT50D |
25 | 150 | 215 | 115 | 85 | 165 | 4-φ14 | QW01/AT63D |
32 | 165 | 240 | 135 | 100 | 225 | 4-φ18 | QW02/AT63D |
40 | 180 | 265 | 145 | 110 | 225 | 4-φ18 | QW02/AT75D |
50 | 200 | 275 | 160 | 125 | 225 | 4-φ18 | QW02/AT75D |
65 | 220 | 379 | 180 | 145 | 245 | 4-φ14/4-φ18 | QW03/AT88D |
80 | 250 | 390 | 195 | 160 | 330 | 8-φ18 | QW04/AT100D |
100 | 280/320 | 416 | 215/230 | 180/190 | 330 | 8-φ18/8-φ23 | QW04/AT115D |
125 | 320/381 | 542 | 245/270 | 210/220 | 380 | 8-φ18/8-φ25 | QW05/AT145D |
150 | 360/400 | 572 | 280/300 | 240/250 | 380 | 8-φ23/8-φ25 | QW06/AT160D |
200 | 400/500 | 736 | 335/360 | 295/310 | 440 | 12-φ25/12-φ25 | AW17 |
250 | 530/568 | 926 | 405/425 | 355/370 | 580 | 12-φ25/12-φ30 | AW20 |
300 | 600/648 | 1059 | 460/485 | 410/430 | 715 | 12-φ25/16-φ30 | AW28 |
350 | 550/762 | 1127 | 520/550 | 470/490 | 875 | 16-φ25/16-φ34 | AW28 |
400 | 600/838 | 1398 | 580/610 | 525/550 | 995 | 16-φ30/16-φ34 | AW35 |
